高速采集电路板四层板 DFM

小结

本文围绕 STM32F4 + FT232H 高速采集开发板 PCB 的项目特点，从工厂 DFM 视角分析四层板结构、高速数字与模拟混合设计、高密度连接器、阻抗控制、电源地系统、装配测试和投产风险。

对于这类中小批量、高性能嵌入式开发板或数据采集板，PCB 投产前不仅要确认 Gerber 文件是否完整，还要重点核对层叠结构、阻抗控制、最小线宽线距、孔径孔环、去耦布局、丝印标识、测试点和表面处理工艺。

首先，我们（广科电路）从设计资料中提炼出这个项目的核心信息：

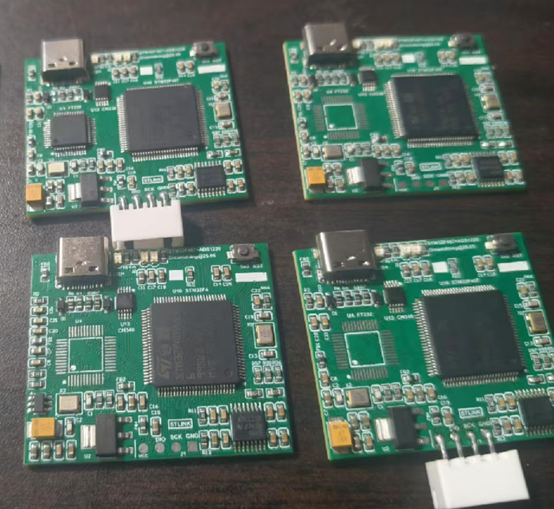

项目类型 中小批量、高性能嵌入式开发板 / 数据采集板，通常属于研发样品的前期验证板。

核心难点 四层板结构、高速数字与模拟混合设计、高密度连接器和阻抗控制同时存在。

四层板结构：这是保证信号完整性和电源质量的关键，比双层板工艺要求更高。
高速数字与模拟混合设计：集成了 STM32F4 微控制器、FT232H 高速 USB 桥接芯片以及高精度 ADC（ADS1220），意味着板上有高速数字信号（USB、时钟）、模拟信号（传感器输入）和电源信号。
高密度与小型化：设计目标是“小型化开发板”，且使用了多组高密度连接器（如 2x15、2x6 排针），对 PCB 的布线空间和加工精度有要求。
明确的信号完整性考虑：文档中提到了关键信号隔离分层、阻抗匹配（差分 100Ω，单端 50Ω）、线宽控制、参考平面完整性等，说明设计师具备一定的 SI/PI 意识。
设计规范性：提到了泪滴、缝合孔、铺铜、ESD 保护等设计细节，属于规范性较好的设计。

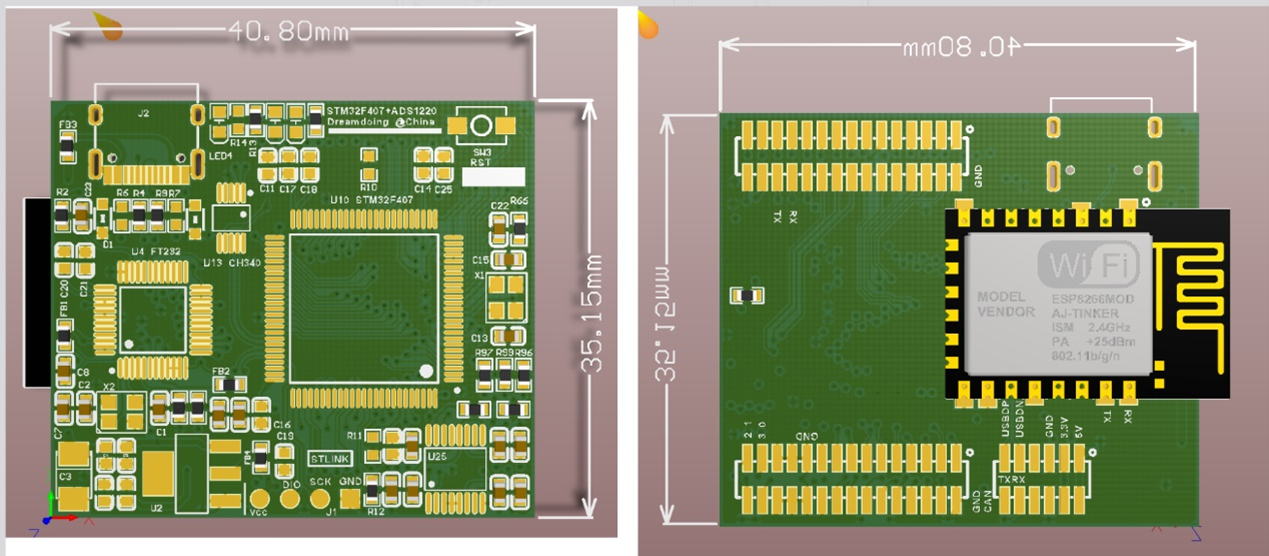

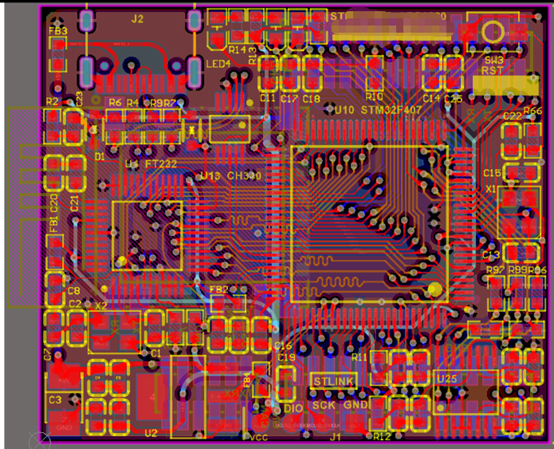

高速采集电路板 DFM和DFA

基于以上特点，我们工厂（广科电路）在评估其投产可能性时，会重点关注以下几个方面。

审查要点：设计项目初期指定了“内层 01 是高速信号层、内层 02 是电源层”。我们需要核对其提供的层压结构（芯板、半固化片厚度、铜厚）是否与我厂常用板材（如 FR-4，可能指定型号如 S1000-2）的库存及加工能力匹配。

传统的 4 层板层叠结构中，如果内层 01（Layer 2）走高速信号，内层 02（Layer 3）走电源，那么内层 01 的信号将夹在顶层器件和内部电源层之间，缺乏完整的 GND（地）参考平面，会导致严重的 EMI 和阻抗不连续。

工厂建议：在 DFM 阶段应强烈建议客户将层叠改为： Top（信号 / 器件） - Inner1（GND） - Inner2（Power / 信号） - Bottom（信号）。

关键问题：设计项目提到了“特性阻抗计算”，我们（广科电路）需要根据客户要求的阻抗值（100Ω 差分，50Ω 单端）反推并确认线宽、间距、介质厚度是否能在我厂标准工艺窗口内实现。例如，其提到的“内层设定是 0.4mm 间距”（约 16mil），也需要评估是否过近导致串扰风险或加工良率问题。

审查要点：文档提到“避免线宽过细导致断裂”，并提及“常规工艺 ≥4mil”。我们需要验证整板设计是否满足我厂最小线宽 / 线距（如 4/4mil）和最小孔径（如 0.2mm）的工艺要求。高速信号线是否过细（如 3mil），内层间距 0.4mm 是否全局一致。

潜在风险：高密度连接器附近的出线区域，是最容易违反最小间距规则的地方。

审查要点：检查过孔、通孔焊盘的孔径与焊环（Annular Ring）大小。需确保成品孔铜厚度达标，且焊环足够大（通常单边 ≥0.1mm）以避免破盘风险。特别是 BGA 器件（如果 STM32 是 BGA 封装）的过孔设计。

审查要点：这个电路设计项目中，“模拟端电源采用 R12 来连接到 3.3V”，这是一种磁珠 / 0 欧电阻隔离模拟数字地的典型做法。我们需要检查 PCB 布局中，模拟电源 / 地平面与数字电源 / 地平面的分割是否清晰，隔离桥的放置位置是否合理，避免形成“哑铃”状导致回流路径过长。

关注点：ADS1220 芯片下方的铺铜是否被错误的分割线割裂，影响其参考地的完整性。

审查要点：原理图提到了“滤波电容设计”。在 PCB 上，需要检查关键芯片（STM32、FT232H、ADS1220）的电源引脚附近，是否有足够容值且物理位置极其靠近的退耦电容。电容的过孔应直接打在电容焊盘和芯片电源 / 地引脚附近，形成最小回流环路。

审查要点：核对所有器件，特别是 QFN、LQFP 封装的 STM32 和 FT232H，以及 ADS1220 的 PCB 焊盘设计，是否与元器件实物或标准封装库匹配。焊盘尺寸过大易连锡，过小则焊接不牢或立碑。

防呆设计认可：文档中“非对称排针设计防止插反”是优秀的 DFA（可装配性设计）实践，工厂应给予肯定并确保 PCB 上实现无误。

审查要点：检查位号、极性标识、接口标识（如 USB、TX/RX）的丝印是否清晰、无重叠、未被焊盘覆盖。这直接影响后续的焊接和调试效率。

审查要点：作为开发板，是否预留了关键电源网络的测试点（如 3.3V、5V、1.2V 等）？是否预留了串口调试引脚？工厂的飞针测试或治具测试可能需要这些接入点。

投产可能性评估：较高，但需前期沟通澄清细节。

项目	注意事项
工艺确认	需与客户明确最终的表面处理工艺，如有无铅喷锡、沉金、沉锡。开发板推荐沉金，耐磨性好，适合多次插拔和焊接。USB 等高速信号接口区域，对表面平整度有要求。
板材与交付标准	需确认板材品牌型号，如生益、台光等 TG 值 150 的 FR4；铜厚通常为内外层 1oz；最终产品验收标准通常采用 IPC-A-600 Class 2 标准。
钢网与焊接	提醒客户，贴片生产时需要根据此 PCB 文件制作钢网。对于 ADS1220 这类精密模拟器件，贴片生产时应根据 BOM 中器件耐温等级、封装形式和表面处理方式选择合适锡膏，并按器件规格书控制回流焊曲线。
精密模拟区域	对 ADS1220 及其参考 / 模拟前端周边器件，应避免虚焊、偏移、助焊剂残留和清洗不当带来的漏电风险。
