面向全球OEM项目

提供中国深圳速度的柔性电路板制造服务

广科电路是一家经验丰富的柔性线路板供应商，专注于提升传感器模组和通信模组在打样与量产阶段的可制造性，尤其适合对成本敏感的项目需求。

针对具有成本压力的传感器或通信模块，我们可提供混合介质叠层方案，例如采用低 Df 低损耗材料与经济型高 Tg 芯材组合，在低至中等批量生产中显著降低 BOM 成本"

请咨询我们的应用工程师(AE)

协助您设计兼顾介电常数 Dk 稳定性与项目预算的优化叠层方案，特别适用于 5G Small Cell（小基站）原型开发。

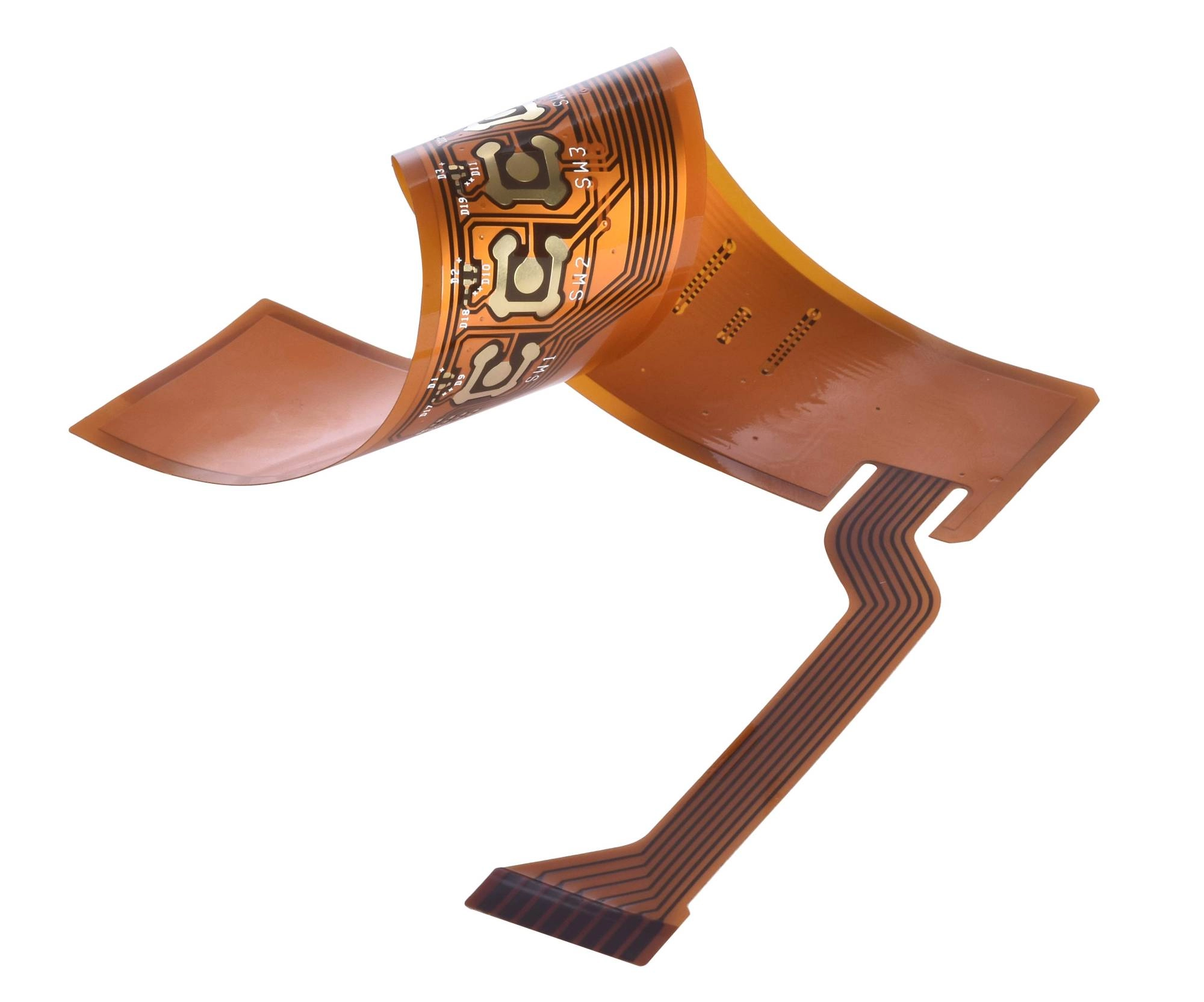

什么是柔性电路板（Flexible Printed Circuits）？

柔性电路板是一种轻薄且可弯曲的互连方案，可满足动态或静态弯折区域的设计需求，同时减少连接器和线束的使用。

1. 认证材料与合规性概述
2. 柔性PCB（印制电路板）的优势

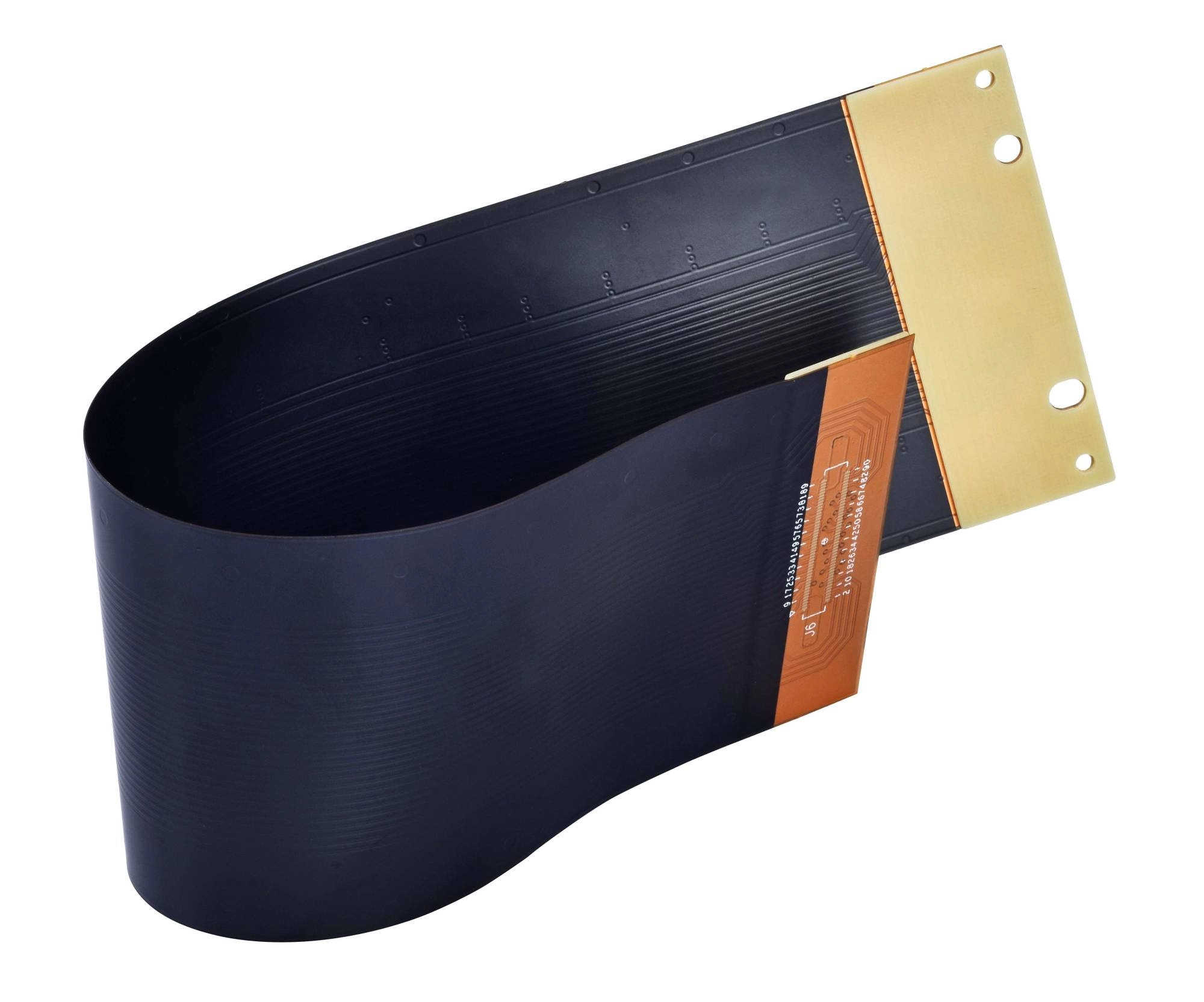

认证材料与合规性概述 验收标准 产品按照 IPC-6013 和 IPC-A-600 标准进行制造与检验，用于柔性电路板的生产和外观验收。 材料标准 采用聚酰亚胺（PI）基膜，可搭配压延铜、胶粘体系或无胶体系，并在适用情况下满足相关规范及 UL 认证要求。 结构概述 在柔性介质材料上形成铜导体层，并结合覆盖膜（Coverlay）、**补强板（Stiffener）**及明确的弯折区域设计，以确保结构稳定性和使用可靠性。 合规性 支持无卤、RoHS / REACH 以及阻燃等级等要求，适用于消费电子和工业电子产品。

广科电路的PCB原型制作和批量生产服务 索取DFM指南

柔性 PCB（印制电路板）的优势

在遵循机械设计规范的前提下，柔性 PCB 在受控弯折应用中具有良好的可靠性。

• 01 铜厚和弯折半径是决定疲劳寿命的关键因素。
• 02 缓冲结构可帮助保护焊点，配合应力释放设计和补强板，可降低焊点过早失效的风险。
• 03 特别适用于动态或半动态弯折区域。

虽然柔性 PCB 的单位面积成本较高，但在替代分立式互连组件时，整体方案往往更具成本效益。 01 聚酰亚胺材料和精细加工工艺会提高材料与制造成本； 02 可减少独立线缆组件和人工线束布线需求； 03 有助于降低紧凑型设备的装配复杂度。
	柔性 PCB 还具备出色的机械设计自由度，并可提供更短、更低噪声的互连路径，从而带来显著性能优势。 01 可支持紧凑空间内的三维布线设计； 02 更短的互连路径有助于降低模块之间的寄生效应； 03 质量轻，对便携式产品或对振动敏感的设备更有优势。

广科电路的PCB原型制作和批量生产服务 索取DFM指南

中国 FPC 制造

助力 OEM 应对空间与运动设计挑战

很多 FPC 设计在图纸上可行，但未必适合实际量产。要实现稳定生产，必须在设计初期就充分考虑制造限制、材料行为以及机械应力。以下关键技术参数，可帮助评估柔性电路板设计是否具备稳定性与可量产性。 了解广科电路 索取DFM指南

常见问题解答

关于柔性印刷电路设计的常见问题解答也可能提供指导。了解这些成本驱动因素有助于在不影响性能或可靠性的前提下优化设计。

如需进行更深入的技术讨论，请随时联系广科电路
