低起订量多层PCB制造服务 | KnownPCB自2008年起

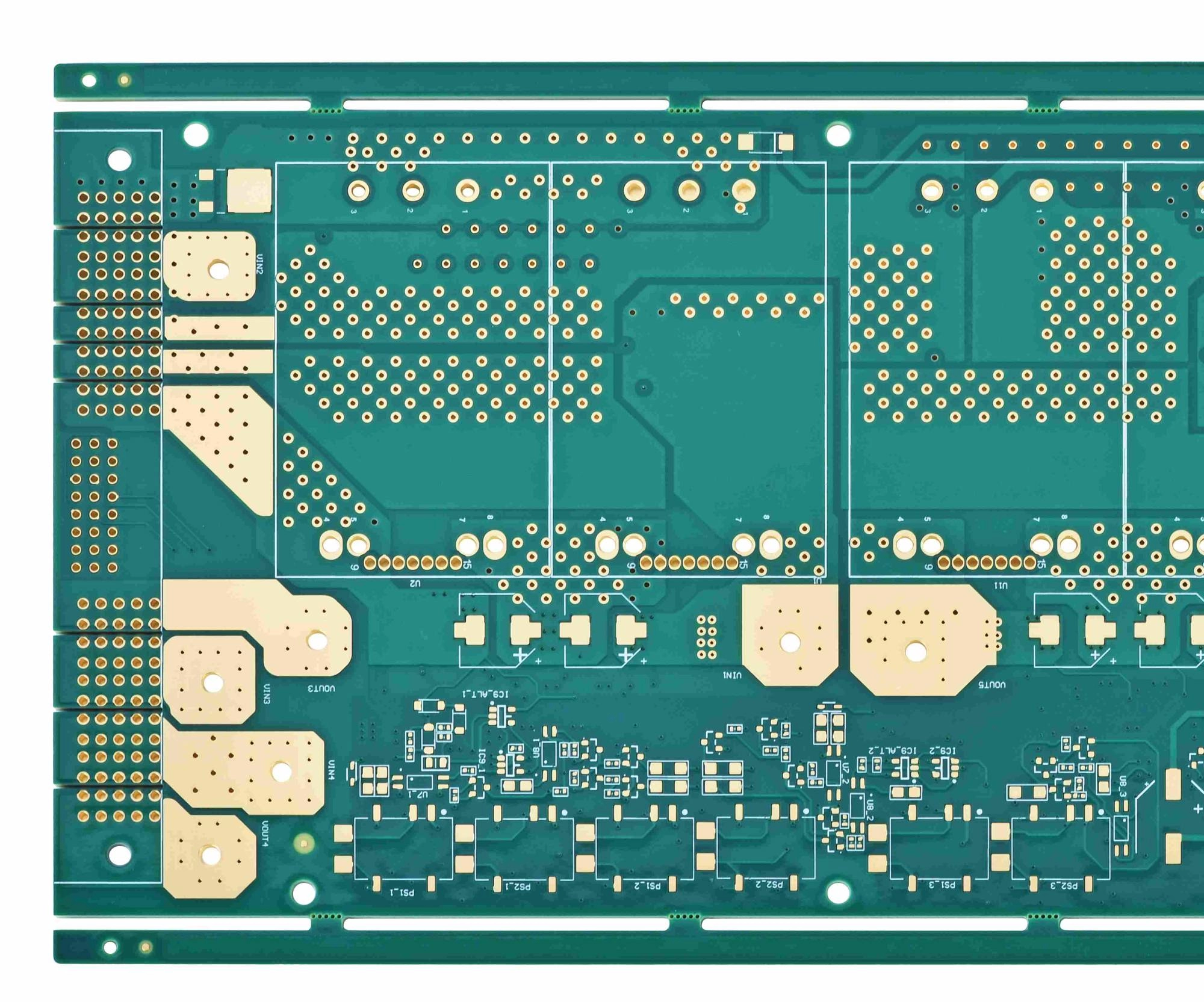

什么是多层电路板？

多层电路板是一种通用型印制电路板，广泛应用于控制系统、数字电路和混合信号设计，通常层数为 4–12 层。

认证、材料与合规性概述
多层 PCB（印制电路板）的优势

认证、材料与合规性概述

验收标准

依据 IPC-6012 Class 2 / Class 3 和 IPC-A-600 标准进行制造与检验。

材料标准

采用 FR-4 或中低损耗 FR-4 材料，并根据产品工作温度要求选择合适的 Tg / Td 参数；材料符合 UL 认可要求。

结构概述

由多层铜层构成，支持埋孔与通孔结构，采用明确的 Prepreg / Core 叠层设计，并配置独立的电源层与接地层。

合规性

支持 RoHS / REACH、UL 标识，并满足与相关 IEC / UL 安规标准一致的爬电距离与电气间隙要求。

KnownPCB 打样与批量生产服务欢迎索取 Layout Optimization Guideline（布局优化设计指南）

多层 PCB（印制电路板）的优势

在遵循标准 DFM 设计规范的前提下，多层 PCB 对于大多数控制类和数字类电路板而言，是一种成熟且可预期的解决方案。

01 平衡叠层结构有助于降低板翘曲风险；
02 合理的过孔纵横比能够适应常规热循环要求；
03 若忽视间距设计和树脂分布规范，可能引发 CAF 或分层等失效问题。

对于 4–12 层设计，多层 PCB 是一种基础且具成本优势的方案。

01 采用标准 FR-4 材料和常规铜厚；
02 相比复杂叠层方案，NRE 和前期准备成本更低；
03 从样品打样到批量生产都能高效扩展。

多层 PCB 在常见的高速与混合信号设计中，也具备良好的电气平衡性能。

01 电源层和地层可提供稳定的回流路径；
02 基础阻抗控制能够支持 DDR、LVDS 及中速总线设计；
03 可根据 EMI / EMC 和布线需求灵活增加层数。

了解广科获取快速报价/及时评估电路板设计

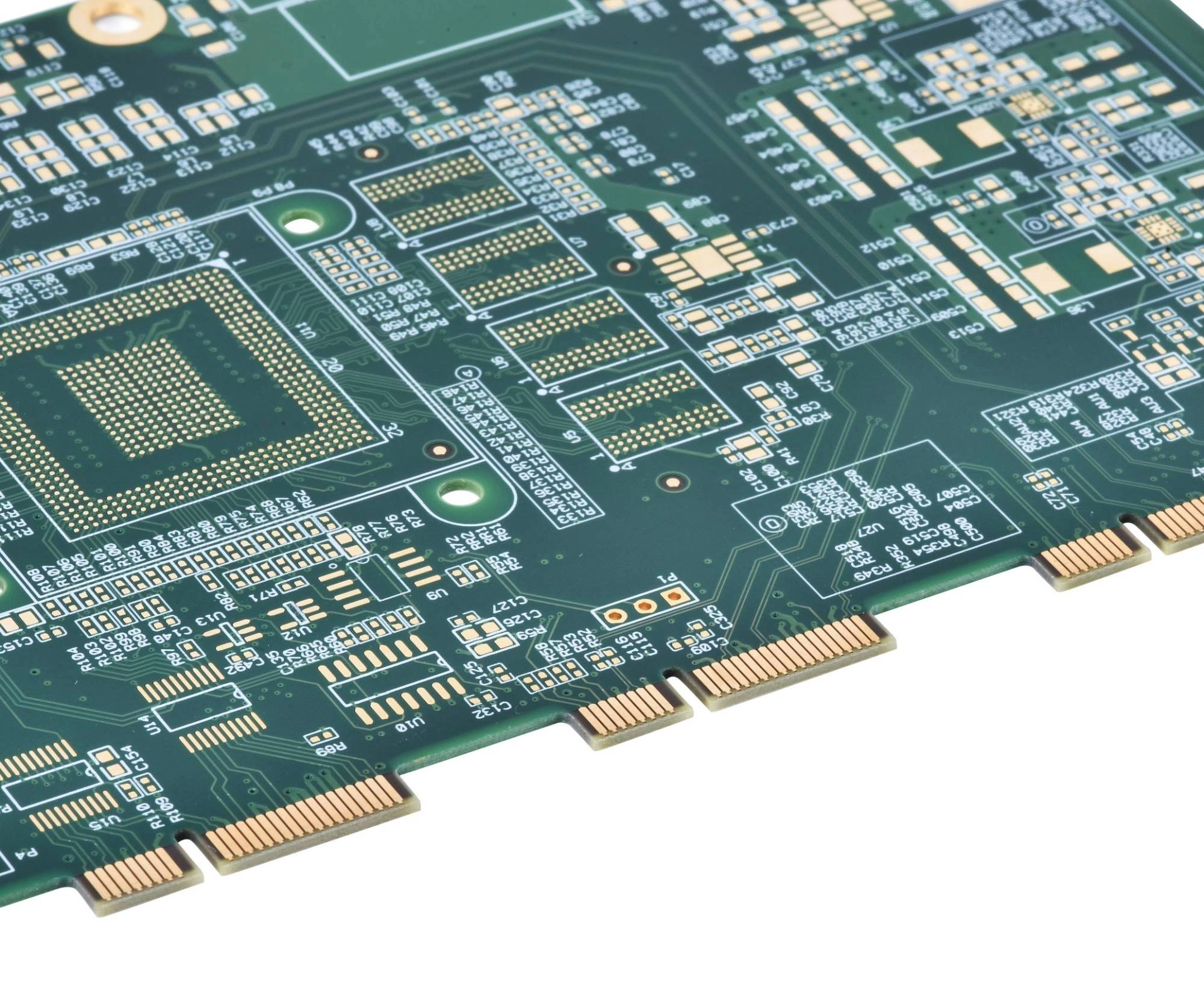

多层 PCB

实现更高设计复杂度，降低前期开发成本

多层 PCB 制造需要对结构完整性进行严格控制。

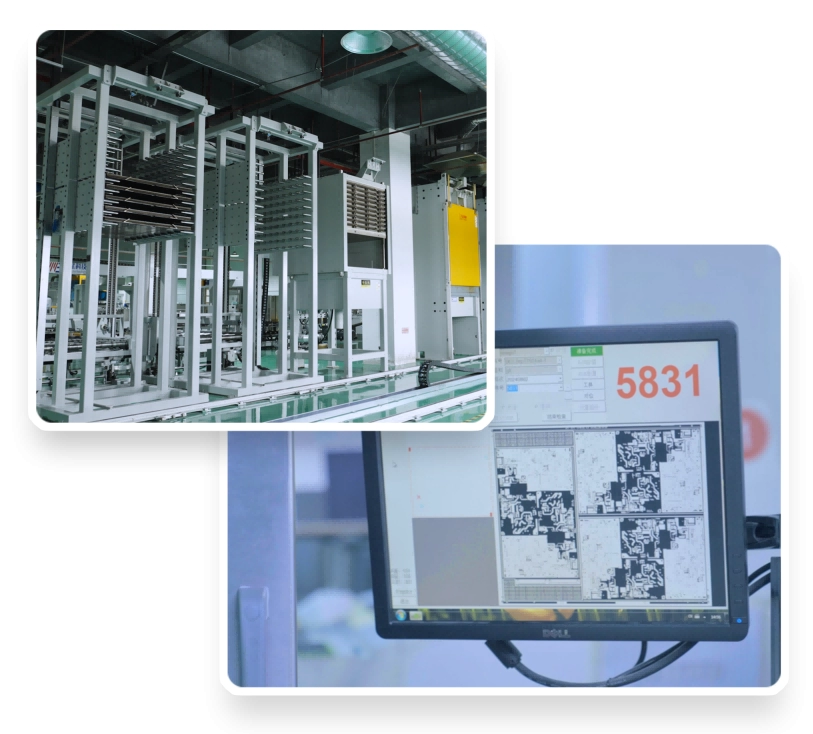

我们在压合前通过内层 AOI 检测确保线路无缺陷，采用真空压合工艺实现无空洞层间结合，并通过精准通孔钻孔与可靠电镀工艺，确保优异的层间导通能力和高纵横比加工稳定性。

下表概述了标准多层 PCB 从 4 层到 38 层以上的可实现能力，帮助您在选择 HDI 或其他特殊工艺之前，更清晰地评估成本、信号性能与制造可行性。

广科电路公司简介欢迎索取 DFM 设计指南

01多层PCB层数/复杂性

参数	基础型（4–6层）	进阶型（8–12层）	高端型（14–24+层）	复杂度趋势	分类逻辑	典型用途
层数	4–6层	8–12层	14–24层以上（含背板 / 复杂系统板）	层数越多，复杂度越高	层数 / 叠层	便于工程师快速进行结构评估
应用定位	通用控制板	高速信号 + 控制混合板	核心逻辑板 / 背板 / 服务器主板	系统重要性提升	应用 / 架构	项目分级与复杂度判断
基材	标准 FR-4	高 Tg FR-4 / 局部低损耗材料	高 Tg / 低损耗材料（如 Megtron / Rogers 混压）	性能要求提升	材料 / 工艺	用于信号完整性与热性能评估
典型叠层	1–2个电源层 + 信号层	多个电源层 + 高速差分层	多平面 + 高速差分对 + 屏蔽层	叠层规划更精细	层结构	用于设计人员叠层规划
表面处理	HASL / OSP	ENIG / OSP	ENIG / ENEPIG / 选择性电镀	更适合高密度封装	材料 / 工艺	提升 BGA / QFN 焊接可靠性
成品板厚	0.2–1.6 mm	0.4–2.0 mm	1.6–3.0 mm（含背板方案）	厚度与刚性提升	结构 / 机械	影响连接器配合与结构刚性
最小线宽 / 线距	0.075 mm	0.075 mm	0.05 mm 或更小（2 mil 级）	布线密度更高	材料 / 工艺	支持高密度布线
机械钻孔孔径	0.15 mm	0.15 mm	0.125–0.15 mm	孔径更小	叠层 / 过孔设计	影响过孔与连接器兼容性
阻抗控制	关键线路局部控制	关键高速通道全面控制	全板阻抗控制，包括差分对与背板通道	阻抗控制线路更多	功能 / 性能	用于高速接口规划
支持数据速率	≤1–2 Gbps	≤5–10 Gbps	10–25+ Gbps（差分）	支持更高速率	功能 / 性能	用于协议选型（PCIe / USB / SERDES）
工作温度范围	0–85 °C	–20 至 105 °C	–40 至 125 °C	环境适应性更强	功能 / 性能	适用于工业 / 汽车电子
可靠性标准	IPC-6012 Class 2	Class 2 / Class 3	Class 3 / 特殊认证	认证等级更高	功能 / 性能	用于质量等级匹配
服务等级	多层板 BASIC	多层板 ADV	多层板 PRO	对工程支持要求更高	等级 / 能力	用于采购与工程决策
标准交期	7–10天	10–15天	15–20天以上	层数越高，交期越长	交付 / 计划	用于项目排期
盲孔 / 埋孔	无或很少	单向埋孔	多阶盲/埋孔 + 局部 HDI	过孔结构更复杂	材料 / 工艺	适配 HDI / 细间距设计
背钻	可选	高频高速链路常规配置	大量背钻 + 长距离差分对优化	对 SI 优化要求更高	功能 / 性能	用于残桩去除与眼图优化

免费获取您的设计DFM评审（24小时反馈）

各行业

PCB解决方案

了解广科电路和生产设备

2026年03月26日What Is an Embedded Copper coin PCB and When Should You Use It?

常见问题解答

在进行多层 PCB 制造前，工程师应重点确认哪些问题？

这些常见问题涵盖了叠层设计、层间对位精度、阻抗控制以及生产公差等关键内容，可从工厂制造角度为工程师提供指导，帮助优化信号完整性、成本效率和交付可靠性。
