大电流、高散热厚铜 PCB 制造商

专为高电流与高热负载应用而设计

我们采用专用蚀刻工艺，确保优异的蚀刻均匀性和孔壁电镀附着力，这对于严苛电源系统中嵌入式大电流母排（Busbar）和一体化散热结构尤为关键。

什么是厚铜 PCB？

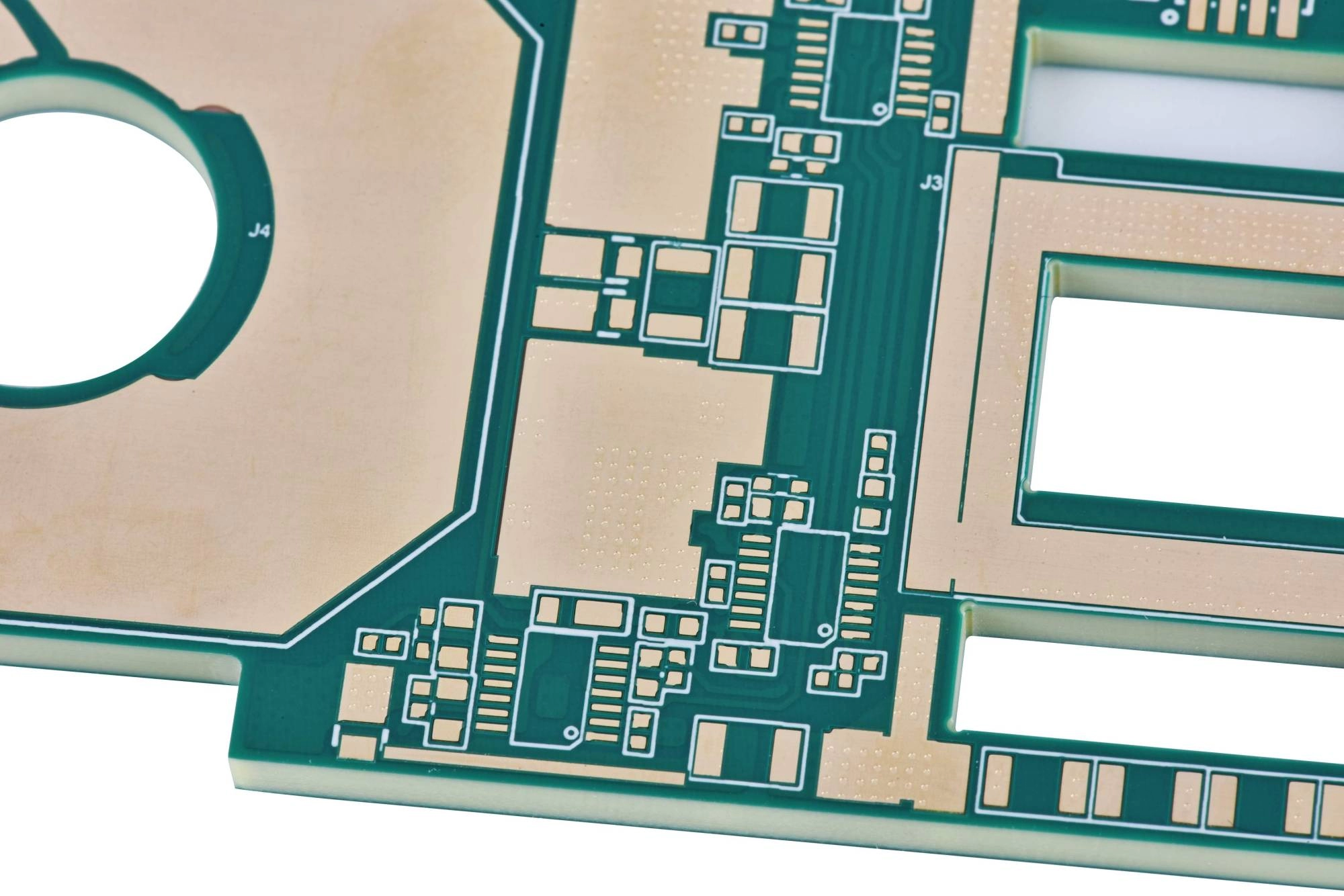

厚铜 PCB 是指在选定层上采用显著增加的铜厚，用于大电流承载和高热负载应用的印制电路板。

1. 认证、材料与合规性概述
2. 厚铜PCB的优势

认证、材料与合规性概述 验收标准 依据 IPC-6012 进行测试，并增加针对厚铜电镀厚度与附着力的专用测试 Coupon。 材料标准 采用高 Tg FR-4 或增强型导热 FR-4 材料，选定层铜厚通常 ≥ 3 oz，并可提供符合 UL 要求的结构方案。 结构说明 采用加强型铜平面和宽线设计，内层或外层通常使用多盎司铜厚，以满足电源路径的大电流传输需求。 合规性 产品设计符合 RoHS / REACH、UL 以及适用于电力电子和高压区域的 IEC / UL 安全间距要求。

KnownPCB 打样与批量生产服务 欢迎评估您的大电流 PCB 设计

厚铜PCB的优势

(Heavy Copper Printed Circuit Board)

厚铜 PCB 在大电流、高热应力环境下具有很强的可靠性，特别适用于**电动车逆变器、工业驱动器、光伏逆变器以及高功率开关电源（SMPS）**等应用。

• 01 更厚的铜层可降低线路和过孔中的电流密度；
• 02 更好的热扩散能力有助于减少热点和烧毁风险；
• 03 非常适合电源转换器和驱动系统中反复负载变化的工作场景。

虽然厚铜 PCB 的材料和加工成本更高，但往往可以通过简化电力互连结构来抵消部分成本。 01 厚铜材料和更长的电镀时间会提高板材成本； 02 可减少独立母排或大电流线缆的使用； 03 当 PCB 本身承担主要供电和散热骨架功能时，厚铜方案尤为有效。
	厚铜 PCB 的核心优势在于功率承载能力和热管理性能，而不是极限布线密度。 01 可在不过度升温或产生过大压降的情况下承载高电流； 02 铜平面可在功率器件下方充当高效散热扩散层； 03 在合理分区设计下，可实现功率级与控制电路共板集成。

KnownPCB 打样与批量生产服务 欢迎评估您的大电流 PCB 设计

工业电源控制板用厚铜 PCB 供应商

铜厚、载流能力和导热路径共同决定了厚铜 PCB 的可靠性。

大电流设计并不仅仅意味着“加厚铜层”这么简单。 下表将帮助您了解铜厚、线距、电镀次数和热性能的实际限制，从而判断何时真正需要采用厚铜 PCB，以及随着铜厚增加，功率密度、可靠性和成本将如何变化。 KnownPCB Profile 欢迎索取DFM设计指南

常见问题解答

这些 FAQ 将帮助您了解叠层规划、蚀刻控制、电镀均匀性以及可靠性验证测试等关键内容，从而支持稳定的大功率 PCB 制造，并实现可预期的成本与交付周期。

厚铜 PCB 的制造属于高度专业化工艺。我们通过厚铜电镀线确保孔内和板面铜层分布均匀，从而满足高可靠性要求。

如需进行更深入的技术讨论，请随时联系广科电路
