EN面向电力电子的厚铜 PCB 供应商
能源与电力电子应用将 PCB 设计推向更严苛的边界。 这些约束来自高功率、高密度能源系统，它们长期工作在电气与热性能极限附近。
| | ||||||||
真实的电力电子产品会带来一系列明确的 PCB 挑战，包括散热、高压、EMI 和机械应力。
不同类型的电力电子应用，会以不同方式叠加高电流、热密度、绝缘要求和开关噪声约束。
下面的各类应用场景，对应了真实产品需求及其 PCB 设计限制。
了解我们如何解决您的设计挑战
应用场景 | 设计挑战 / 功能需求 | 所需 PCB 能力（行业适配） |
大功率变换（AC/DC、DC/DC） | - 开关器件带来的高热负载 | - 2–6 oz 厚铜多层板 |
| - 输入/输出宽电压应力 | - MOSFET / IGBT 下方热过孔阵列 | |
| - 爬电距离与电气间隙要求 | - 具备绝缘强度的材料（FR-4、FR-5、PI、聚酰亚胺） | |
- 开关沿引发的 EMI/EMC 风险 | - 受控的爬电距离与电气间隙设计 | |
电池管理系统（BMS） | - 高压分配与传感隔离 | - 高绝缘叠层结构 |
| - 面向电芯均衡的高精度采样 | - 精心平衡的铜分布设计 | |
| - 放电电流所需的大面积铜层 | - 满足高压 / 电动车规范的加强间距设计 | |
- 高压瞬态保护- 低漂移传感布线 | - 低漂移传感布线 | |
电机控制 / 逆变器 | - 高电流回路 | - 适用于大电流回路的厚铜层 |
| - 快速开关引发 EMI | - 面向 EMI 的功率级隔离设计 | |
| - 同板混合信号与功率级共存 | - 加强型机械可靠性设计 | |
- 高振动 / 热循环环境 | - 优化散热的铜平面设计 | |
快充 / PD 功率级 | - 紧凑外形下的高密度设计 | - 超高效热路径设计 |
| - 热热点问题 | - 低电感功率回路 | |
| - 高压 + 高频开关 | - 高压爬电距离设计策略 | |
- 严格的 EMI 限制 | - 有利于散热扩散的专用层压材料 |

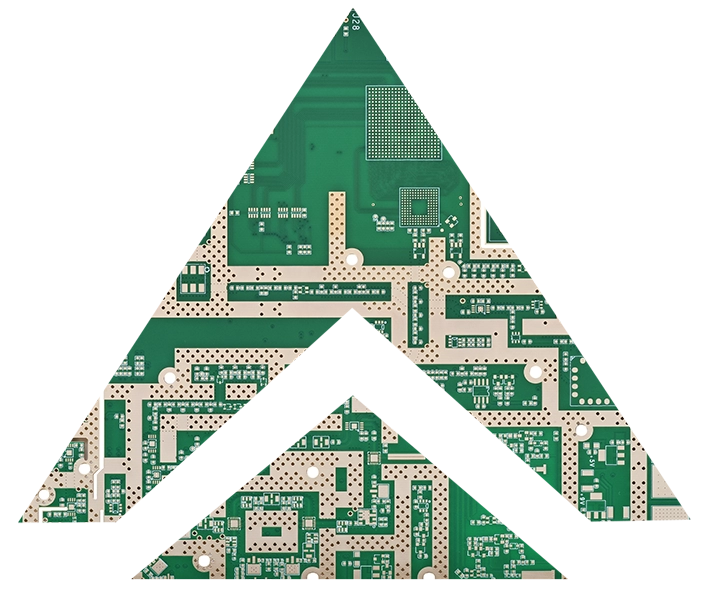

电力电子 PCB 的叠层设计，取决于电流密度、热负载、高压绝缘需求，以及 GaN / SiC 器件的高速开关特性。
下面这些材料与层结构并不是可选增强项，而是决定长期可靠性的关键条件。
 | 电力级叠层必须重点考虑：
这些并不只是“能力配置”，而是塑造可靠电力电子 PCB 的行业基础要求。 |
申请免费设计咨询
针对每个项目 / 设计 / 应用，我们会重点检查以下内容：
|
|
|
|---|---|---|
| MOSFET / SiC / GaN 器件下的热热点 | 铜厚、热过孔布局、散热扩散路径 | 防止器件过热和早期失效 |
| 高电流回路效率不足 | 电流路径几何形态、回路电感、铜分布 | 降低开关损耗和 EMI 噪声 |
| 爬电距离 / 电气间隙不达标 | 高压间距规范、污染风险、绝缘材料 | 防止打火放电及合规性失效 |
| 功率电路与控制电路之间的 EMI 耦合 | 开关沿、回流路径噪声、隔离区域 | 提高采样稳定性并降低噪声干扰 |
| 热循环导致铜层开裂 | 过孔加强、铜平衡、机械应力区域 | 提升长期可靠性 |
| 检测线布线不准确 | 传感走线位置、Kelvin 连接策略 | 提高 BMS 精度与电芯均衡性能 |
| 高压开关过程中的瞬态尖峰 | 接地策略、缓冲网络 PCB 布局 | 降低 MOSFET / SiC 模块承受的电应力 |
|
|
 |  |
经7个行业、4000多个客户项目验证
请通过 sales@knownpcb.com 联系我们，或在此处申请工程支持，或使用下方表格联系 KnownPCB。 | 立即咨询 |
我们解决什么
我们检查什么
为什么重要
加强大电流连接器接口和锚定焊盘，减少充电器 / 车载充电机中的间歇性开路问题。
设计在回流焊后仍能保持平整的厚铜叠层，避免功率板装配偏移和良率损失。
通过优化平面分布，将分流器和电感产生的热量更有效导出，使大占空比条件下的电流检测更稳定。
通过收紧回路和回流路径，抑制开关噪声向控制电路耦合，改善实际安装环境中的 EMC 表现。
优化栅极驱动与反馈布线参考，避免误触发，使功率级开关动作更可预测。
增加高压禁布区 / 开槽设计，满足爬电距离与电气间隙要求，降低局部放电风险，防止储能系统中的绝缘失效。
