医疗PCB组装与PCB供应商: | |||||||||
| 01 医疗设备所面对的约束条件,远非消费电子可比 | |
| 02 它们必须在电气噪声、温漂、灭菌循环、长期连续运行以及严格安全规范的条件下,依然保持可靠工作。 | |
| 03 可穿戴健康监测设备、医学成像系统、便携式诊断仪器、患者接口设备以及邻近植入式电子系统,都依赖稳定的传感器、安全隔离、超低噪声布线以及长寿命 PCB 结构。 | |
| 04 在医疗电子中,PCB 的设计选择会直接影响测量精度、可靠性、生物兼容相关要求、安全性以及法规合规性。 |

信号完整性、安全隔离、小型化,以及连续运行下的可靠性
不同类型的医疗应用,会组合出不同的需求,包括噪声敏感性、小型化、安全隔离、热稳定性以及长期可靠性。
了解我们如何解决您的设计挑战
应用场景 | 设计挑战 / 功能需求 | 所需 PCB 能力(行业适配) |
可穿戴健康监测设备 | - 生物信号测量需要超低噪声 | - HDI 与细间距布线 |
| - 外形需紧凑、轻量化 | - 低噪声模拟布局 | |
| - 持续弯折与运动应力 | - 高弯折寿命 FPC | |
| - 低功耗运行 | - 超薄叠层设计 | |
便携式诊断设备 | - 模拟路径受控阻抗设计 | |
| - 传感器接口必须干净稳定 | - RF / 数字共存优化 | |
| - 电源与测量通道之间需要隔离 | - 屏蔽型叠层结构 | |
| - 无线模组带来 EMI 干扰 | - 高精度布线 | |
患者护理与监护系统 | - 长期可靠性(24/7 连续运行) | - 高隔离叠层结构 |
| - 患者接触电路的安全隔离 | - 加强型爬电距离 / 电气间隙设计 | |
| - 敏感模拟负载的电源完整性 | - 面向 PI 优化的铜平面 | |
医学成像电子(超声/ECG/EEG) | - 超低噪声通道 | - 低损耗材料 |
| - 高通道数设计 | - 低噪声多层叠层 | |
| - 对 EMI 高度敏感 | - EMI 屏蔽层 | |
| - 温度稳定性要求 | ||
实验室与临床仪器 | - 化学与热应力 | - 高 Tg、稳定型层压材料 |
| - 设备寿命要求长 | - 加强型过孔结构 | |
| - 高精度控制电子系统 | - 用于稳定性的铜平衡设计 |
这些并不只是“可选能力”,而是决定医疗 PCB 能否长期保持稳定、安全和精确的基础要求。

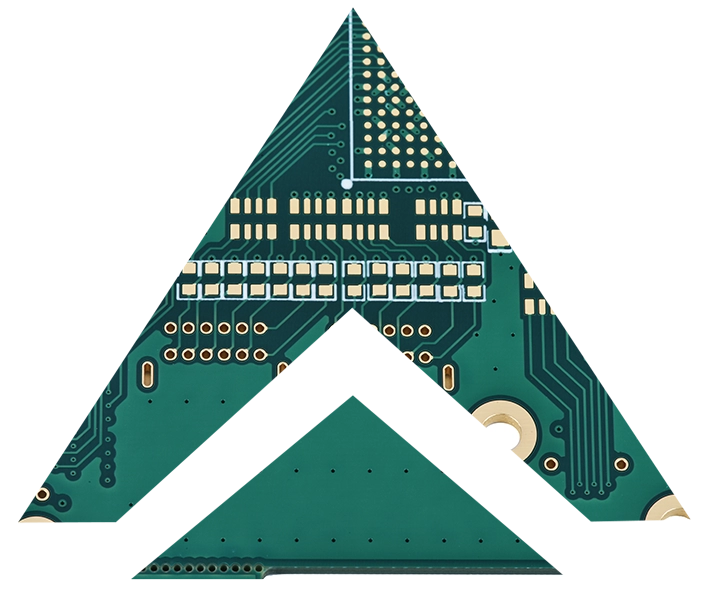

![]() | 医疗级 PCB 的叠层通常需要满足:
|
申请免费设计咨询
我们针对医疗级可靠性、安全性和信号精度所执行的具体工程检查,通常包括以下内容。
|
|
|
|---|---|---|
| 噪声影响生物信号精度 | 模拟回流路径、接地策略、传感器布线 | 确保 ECG / EEG / PPG / 生物电位信号干净稳定 |
| 布局导致的传感器漂移 | 走线对称性、屏蔽设计、介质稳定性 | 保持长期测量精度 |
| 患者安全隔离风险 | 爬电距离、漏电路径、介质厚度 | 满足医疗安全与法规要求 |
| 无线信号干扰模拟通道 | 天线位置、RF 禁布区、共存隔离区域 | 防止数据丢失和测量失真 |
| 可穿戴柔性区域的机械失效 | FPC 弯折半径、过孔间距、机械补强 | 提升高频运动场景下的使用寿命 |
| 热不稳定影响测量结果 | 铜平衡设计、热路径设计 | 降低局部发热引起的漂移 |
| 敏感模拟负载的电源不稳定 | 去耦策略、PI 回流路径 | 避免噪声注入模拟前端电路 |
|
|
| |
