EN概要：本文从8层PCB板的应用场景出发，介绍设计目标、PCB设计局限、材料选择、层压工艺、钻孔电镀、图形转移与蚀刻、表面处理、阻抗控制与生产资料注意事项。
不同应用场景对 PCB 的要求完全不同，不是所有 8 层 PCB 都一样，真正决定 stackup、材料、工艺和成本的是应用场景。
可以按这些场景展开：
| 应用场景 | 典型产品 | 关键需求 | KnownPCB关注点 |
|---|---|---|---|
| 高速数字 | 服务器、FPGA、通信设备 | 阻抗控制、低串扰、稳定回流路径 | 层压结构、介质厚度、阻抗公差、铜厚控制 |
| 汽车电子 | ADAS、BMS、ECU | 可靠性、温循、抗振动 | Tg、CTE、IPC等级、孔铜可靠性 |
| 医疗电子 | 便携监测、植入外设、影像设备 | 稳定性、小型化、低噪声 | 清洁度、材料一致性、可追溯性 |
| 工业控制 | PLC、电机驱动、电源控制 | 高电流、抗干扰、耐环境 | 铜厚、爬电距离、散热、EMI控制 |
| 消费电子 | 手机、穿戴、无人机 | 轻薄、小尺寸、刚挠结合 | HDI、薄板、rigid-flex、弯折区 |
| RF/无线 | 雷达、天线、通信模块 | 低损耗、相位稳定 | 高频材料、Dk/Df、铜粗糙度、阻抗一致性 |
| 电源类 | DC-DC、电池包、逆变器 | 大电流、散热、低压降 | 厚铜、热过孔、铜平衡、板翘控制 |
同样是8层板，不同应用场景会导向不同的材料、层叠、铜厚、孔结构、阻抗要求和测试要求。

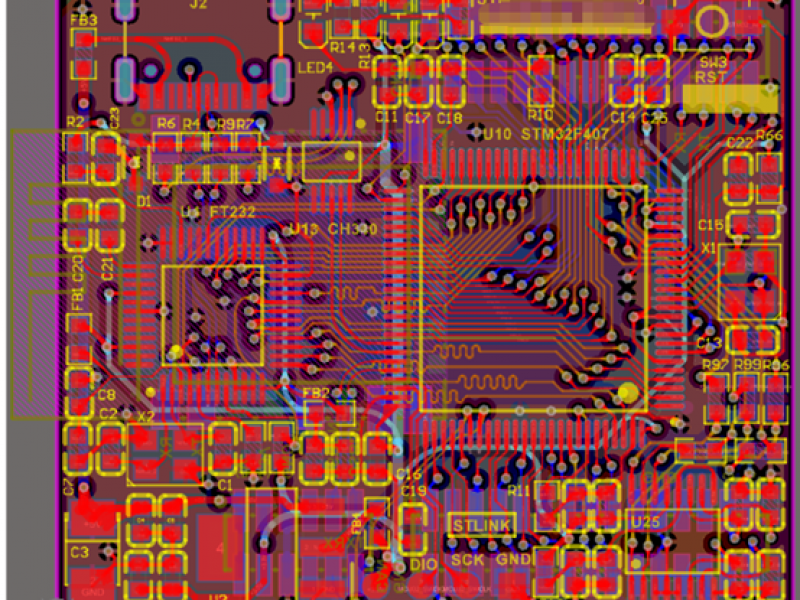

应用场景提出需求，但 PCB 设计并不是无限自由的，会受到制造能力、材料、可靠性和成本约束。
PCB layout 设计师常见问题：
供参考评估：
| 设计需求 | 可能局限 | KnownPCB建议 |
|---|---|---|
| 多个高速接口 | 信号层不足，回流路径不连续 | 使用完整 GND plane，必要时升级 8/10 层 |
| BGA pitch 很小 | 扇出困难，普通通孔占空间 | 考虑 blind via、microvia、HDI |
| 电源网络复杂 | 电源层分割过多，回流路径被切断 | 独立 power plane 或局部铜皮配合去耦 |
| EMI 要求高 | 信号层缺少参考平面 | 高速层紧邻完整地层 |
| 板子尺寸很小 | 走线密度过高 | 提前评估线宽线距和孔径能力 |
举例，PCB设计师对于阻抗的设计：我要 50Ω / 90Ω / 100Ω 阻抗。
KnownPCB建议：阻抗不是一个孤立参数，它由这些因素共同决定：
如果PCB设计师只提供目标阻抗而不提供 stackup，我们可以协助反推线宽线距；如果客户已经完成 layout，则需要检查实际线宽线距是否能在现有材料和压合结构下实现目标阻抗。
| 设计选择 | 制造局限 | 风险 |
|---|---|---|
| 机械通孔 | 占用所有层空间 | 高密度板布线困难 |
| 盲孔 | 增加压合和激光工艺 | 成本上升，可靠性需评估 |
| 埋孔 | 需要多次压合 | 周期长，良率压力大 |
| 微孔 | 对介质厚度和铜填孔要求高 | 孔铜可靠性、叠孔风险 |
| 背钻 | 增加加工步骤 | 需控制残桩长度 |
BGA pitch、信号速率、板厚和过孔结构共同决定是否需要 HDI，而不是简单由层数决定。
很多客户面临的PCB布局设计需求如下，但这些需求经常冲突。
可是为什么这些是冲突点呢？
| 客户需求 | 冲突点 |
|---|---|
| 厚铜承载大电流 | 蚀刻难度增加，最小线宽线距变大 |
| 细线宽高密度布线 | 不适合过厚铜 |
| 小板高功率 | 散热不足，局部温升高 |
| 多层厚铜 | 压合填胶、板翘、铜平衡风险上升 |
铜厚与线宽线距局限的核心是：
设计不是单独追求“更细线宽”或“更厚铜”，而是在电流、散热、阻抗、布线密度和制造良率之间做平衡。
从设计局限过渡到生产工艺，以下这些局限会直接影响生产工艺选择。
来看看是哪些要素对生产有局限性？
从应用场景引出材料：
| 应用需求 | 材料选择 |
|---|---|
| 普通数字板 | FR-4 Tg130/Tg150/Tg170 |
| 高速通信 | 低 Dk / 低 Df 材料 |
| 高频 RF | Rogers、PTFE、混压材料 |
| 汽车/工业 | 高 Tg、高可靠性 FR-4 |
| 刚挠结合 | FR-4 + PI flexible core |
| 大功率 | 厚铜、高导热材料、金属基或混合结构 |
如果需要了解对应的原因或者理论，以下供参考：
对于 8 层 PCB，层压结构会直接影响板厚、阻抗、翘曲、孔可靠性和加工良率。因此，在设计早期确认 stackup，比 layout 完成后再修改更有效。8 层 PCB 的关键不是“有 8 层”，而是：
KnownPCB,一个8层PCB制造商视角的 stackup 表：
| 层 | 功能 | 铜厚 | 参考层 | 制造关注点 |
|---|---|---|---|---|
| L1 | 高速信号/器件面 | 1 oz | L2 GND | 外层阻抗受阻焊影响 |
| L2 | GND | 1 oz | - | 保持完整，减少回流中断 |
| L3 | 信号 | 0.5/1 oz | L2/L4 | 内层阻抗较稳定 |
| L4 | Power | 1 oz | L5 | 注意 split plane |
| L5 | GND | 1 oz | L4/L6 | 提供回流和屏蔽 |
| L6 | 信号 | 0.5/1 oz | L5/L7 | 控制串扰 |
| L7 | GND/Power | 1 oz | - | 平面完整性 |
| L8 | 低速信号/焊接面 | 1 oz | L7 | 外层蚀刻补偿 |
常见的PCB设计与对PCB生产工艺的影响关系：每增加一种孔结构，都会影响成本、周期和可靠性。
| 设计动作 | 对工艺的影响 |
|---|---|
| 小孔径 | 提高钻孔和电镀难度 |
| 高板厚孔径比 | 孔铜均匀性下降 |
| 盲孔 | 需要激光钻孔和填孔 |
| 埋孔 | 需要内层先钻孔、电镀、再压合 |
| 背钻 | 增加钻深控制和检测要求 |
| via-in-pad | 通常需要树脂塞孔/电镀填孔/平坦化 |
KnownPCB强调：
对高速板而言，过孔不仅是连接结构，也是信号不连续点；对KnownPCB制造商角色而言，过孔则是孔铜可靠性、镀铜均匀性和良率控制点。
| 设计参数 | 工艺影响 |
|---|---|
| 更细线宽 | 曝光、显影、蚀刻窗口变窄 |
| 更厚铜 | 侧蚀更明显，细线更难控制 |
| 阻抗线 | 需要蚀刻补偿和过程控制 |
| 差分对 | 线宽线距一致性要求更高 |
| 大面积铜 | 需要铜平衡，避免板翘和镀铜不均 |
KnownPCB在这个环节的总结：
对阻抗控制板，最终阻抗不仅取决于设计线宽，还取决于蚀刻后的实际线宽。因此KnownPCB通常会根据材料、铜厚和目标阻抗进行工程补偿。
| 表面处理 | 适合场景 | 注意事项 |
|---|---|---|
| HASL | 普通低成本板 | 平整度一般，不适合细 pitch |
| Lead-free HASL | 普通无铅要求 | 热冲击较大 |
| ENIG | BGA、细间距、长期存储 | 成本较高，需控制黑盘风险 |
| OSP | SMT批量生产 | 保存期和装配窗口较敏感 |
| Immersion Silver | 高频/高速部分场景 | 易受环境影响 |
| Immersion Tin | 压接/特定焊接场景 | 存储和晶须风险需注意 |
| Hard Gold | 金手指、插拔场景 | 成本高，通常局部使用 |
KnownPCB建议：
如果客户有 BGA、细间距器件或高可靠性要求，ENIG 通常比 HASL 更合适；如果是成本敏感的大批量 SMT，OSP 可能更有优势。
阻抗控制不是生产结束后才检测，而是在 stackup 设计、工程补偿、图形制作、压合控制和 TDR 测试中连续管理。
参考流程关系表：
| 项目 | 客户需要提供 | 制造商控制 |
|---|---|---|
| 单端阻抗 | 目标值，如 50Ω | 线宽、介质厚度、铜厚 |
| 差分阻抗 | 目标值，如 90Ω/100Ω | 线宽、线距、参考层 |
| 容差 | ±10% 或更严 | 材料、蚀刻、压合公差 |
| 测试方式 | 是否需要报告 | Coupon + TDR |
8层PCB板：从生产工艺过渡到注意事项
客户在 schematic/layout 之前就应该确认：
KnownPCB在此强调：
越晚确认 stackup，修改成本越高。高速板、HDI板、刚挠板应在 layout 前完成 stackup 和阻抗方案确认。
| 文件/信息 | 为什么重要 |
|---|---|
| Gerber 或 ODB++ | 基础生产数据 |
| NC Drill | 钻孔数据 |
| Stackup drawing | 确认层序、材料、厚度 |
| Impedance table | 控制阻抗 |
| Fab notes | 工艺要求、验收标准 |
| IPC Class | 决定验收标准 |
| Surface finish | 决定焊接和可靠性 |
| Copper thickness | 影响电流、阻抗、蚀刻 |
| Solder mask color | 影响外观和部分检测 |
| UL/ROHS/REACH要求 | 影响材料和认证 |
| Panelization要求 | 影响装配和成本 |
如果客户不确定 stackup、阻抗或工艺参数，可以在 layout 前将原理图、关键器件封装和接口速率发给PCB制造商进行 DFM/stackup 预评估。
