MOSFET 不是单纯“选个料贴到板上”，它的电气性能、热性能、封装形式、PCB 铜皮设计、钢网开窗、回流焊、X-Ray 空洞率、ICT/FCT 测试、量产良率都会互相影响。尤其是功率 MOSFET，很多问题不是器件本身坏，而是 PCB/SMT 工艺把它的散热、电流、焊接可靠性做坏了。
1. 从设计使用到投产评估，MOSFET 与 PCB/SMT 的关联链路
A. 器件选型阶段：先决定 SMT 风险边界
选 MOSFET 时，除了看 VDS / ID / RDS(on) / Qg / SOA / 雪崩能力，还要同步看封装是否适合你的 PCB 和 SMT 能力。
| MOSFET 封装 | 与 PCB/SMT 的关系 |
|---|---|
| SOT-23 / SOT-223 | 工艺简单，但散热能力有限，依赖焊盘和铜皮面积。 |
| SO-8 / PowerPAK / LFPAK | 常见于中大电流，底部或大面积引脚导热，钢网和空洞率关键。 |
| DFN / TSON / TDSON | 面积小、热阻低，但对贴装精度、钢网开窗、焊盘设计、X-Ray 检查要求高。 |
| TO-252 / DPAK / D2PAK | 热容量大，回流曲线、焊接润湿、散热铜皮、电流回路都要重点评估。 |
KnownPCB 总结：Nexperia 的 LFPAK MOSFET 热设计指南明确把 MOSFET 最大可耗散功率与 PCB 设计联系起来，指出导通损耗、开关损耗和雪崩损耗都会进入总功耗模型，而 PCB 设计会限制器件实际可承受的功率。
B. 原理图阶段：MOSFET 用法会反向约束 PCB
MOSFET 在电路里通常承担开关、同步整流、负载开关、马达驱动、热插拔、反接保护等角色。不同用途会影响 PCB/SMT 重点。
| 应用 | PCB/SMT 关注点 |
|---|---|
| DC-DC 同步整流 | 开关回路最小化、栅极回路、SW 节点面积、EMI、热扩散。 |
| 马达驱动 / H 桥 | 大电流路径、MOSFET 并联均流、散热铜皮、焊点可靠性。 |
| 电池保护 / 负载开关 | RDS(on) 发热、Drain/Source 铜皮面积、过流测试。 |
| 反接保护 | SOA、瞬态热冲击、铜厚、过孔能力。 |
| 高频开关 | Gate resistor、Kelvin Source、寄生电感、布局对振铃影响。 |
所以设计时不能只问“这个 MOSFET 电流够不够”，还要问：这个封装贴上去以后，PCB 能不能把热、电流和焊接质量承接住？
C. PCB Layout 阶段：MOSFET 性能很大程度由板子兑现

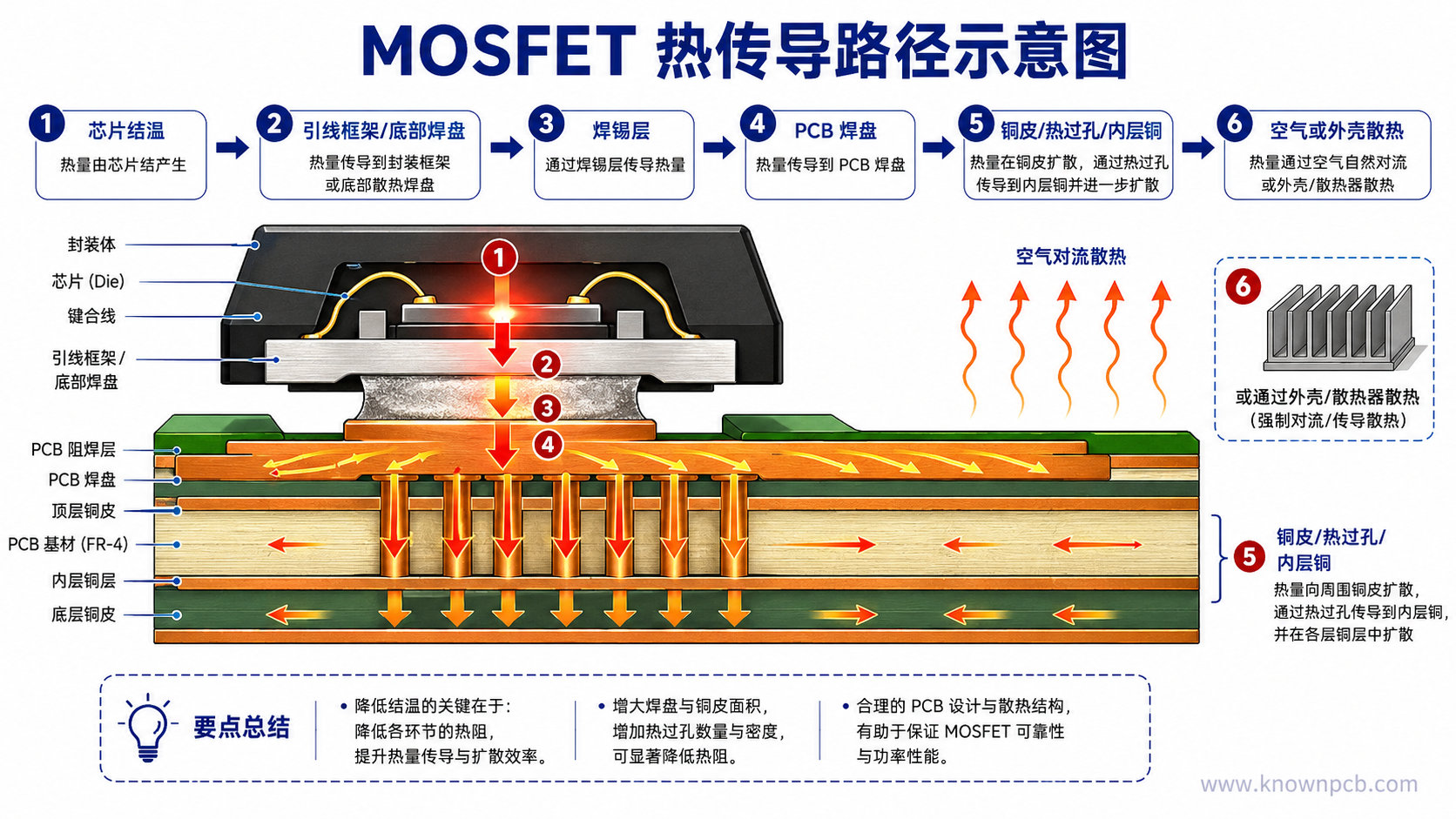

功率 MOSFET 的热路通常是：
从芯片到 PCB 铜皮/过孔的热路径 PCB Layout 直接影响这条热路。
关键设计点：
- Drain/Source 大电流路径要短、宽、低阻抗。
不只是为了压降，也是为了减少局部发热和电流拥挤。 - 散热铜皮面积要足够，但不是无限增加都有效。
ROHM 的 PCB 热设计指南指出，增加散热铜箔面积可以降低热阻，但超过一定范围后收益不再成比例。 - 热过孔设计决定能不能把热导到内层或背面。
对底部散热 MOSFET，热过孔数量、孔径、是否塞孔/盖油/填孔，会影响导热和焊接空洞。 - 不要让大面积焊盘变成 SMT 缺陷源。
大热焊盘容易出现虚焊、漂移、空洞、锡珠、立碑附近元件等问题。 - Gate 回路要干净。
Gate 线太长、Source 回流不干净，会导致振铃、误导通、EMI、开关损耗升高，最终表现为 MOSFET 发热或失效。
D. PCB DFM 阶段：看板厂能不能做
MOSFET 相关 DFM 重点包括：
| 项目 | 检查内容 |
|---|---|
| 铜厚 | 1 oz、2 oz、3 oz 是否满足电流和热要求。 |
| 线宽/铜皮 | 大电流路径是否足够，是否存在瓶颈。 |
| 热过孔 | 孔径、孔距、是否塞孔、是否树脂填孔电镀。 |
| 表面处理 | OSP、ENIG、HASL 对细间距和大焊盘的适配性。 |
| 阻焊桥 | DFN/TSON 小间距是否能保证阻焊。 |
| 拼板方向 | 大 MOSFET 区域过炉热均匀性。 |
| 翘曲风险 | 厚铜、大铜面、局部热容量差异。 |
KnownPCB 总结：热焊盘过孔、焊锡被吸入过孔、空洞、塞孔/盖油方式等问题，不是纯 PCB 问题，而是 MOSFET 封装、PCB、SMT 回流共同决定的装配可靠性问题。
E. SMT 工艺阶段：焊接质量直接影响 MOSFET 热阻和可靠性
SMT 生产时，MOSFET 常见风险有：
| 工序 | MOSFET 相关风险 |
|---|---|
| 锡膏印刷 | 大焊盘锡量过多/过少、钢网开窗不合理。 |
| 贴片 | DFN/TSON 偏移、旋转、底部焊盘无法目检。 |
| 回流焊 | 大热容量 MOSFET 升温不足，小器件过热。 |
| X-Ray | 底部焊盘空洞率、连锡、虚焊。 |
| AOI | 可见引脚焊接、偏位、少锡、多锡。 |
| ICT/FCT | 导通电阻、压降、开关功能、温升。 |
| 老化/温循 | 焊点疲劳、热阻漂移、间歇性失效。 |

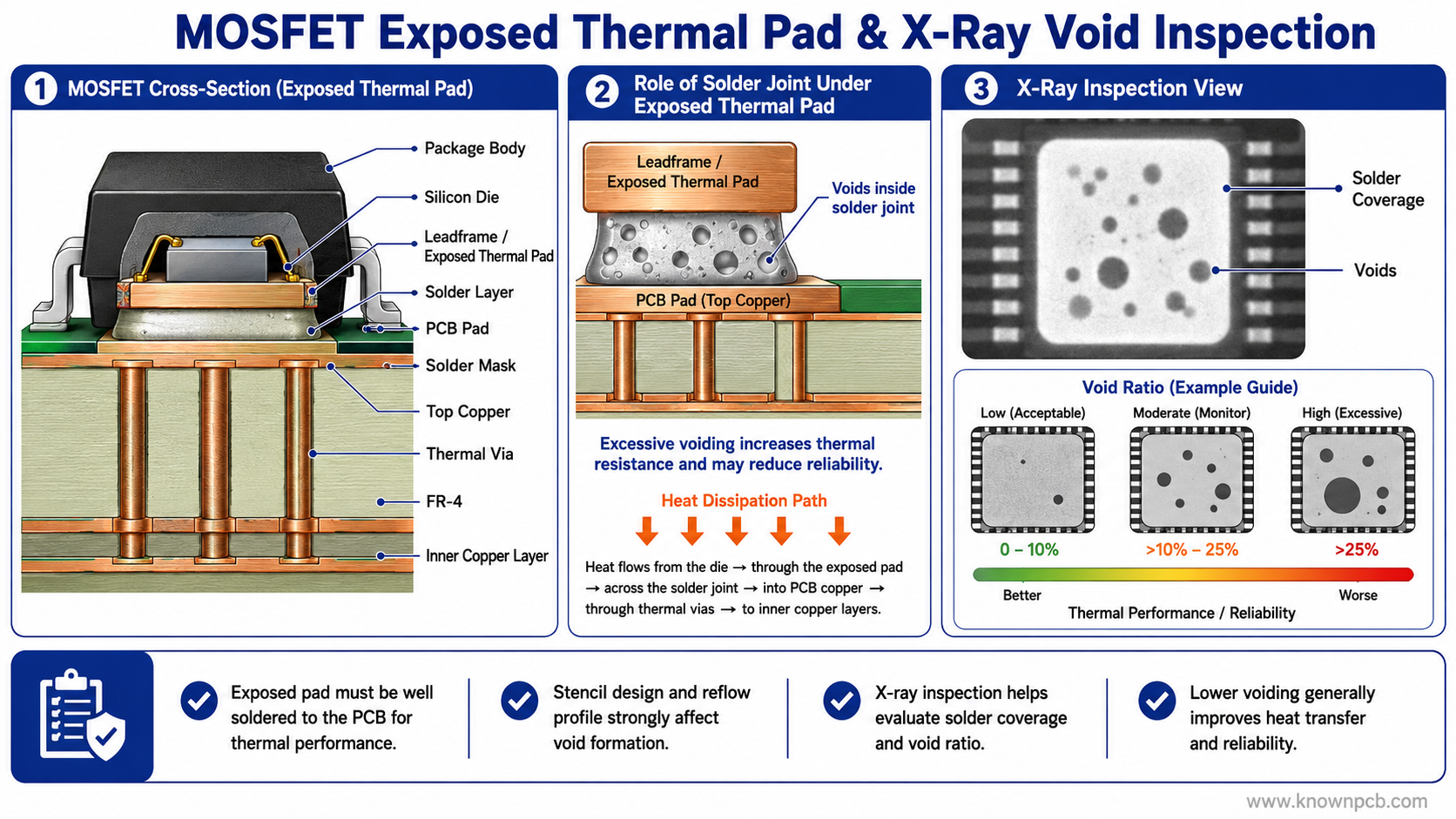

MOSFET 底部散热焊盘与 X-Ray 空洞检测示意图-裸露焊盘、焊锡层、空洞率
KnownPCB 强调：带裸露焊盘的封装应将 exposed pad 直接焊接到 PCB 上，用于热增强。
F. 试产 / EVT / DVT / PVT 阶段：重点看“设计裕量能否量产复现”
投产评估时，建议不要只看样机能不能工作，而要做以下验证：
| 阶段 | MOSFET/SMT 评估项 |
|---|---|
| EVT 工程样机 | MOSFET 温升、波形、振铃、效率、异常工况。 |
| DVT 设计验证 | 高低温、满载、短路、浪涌、热插拔、老化。 |
| PVT 小批试产 | SMT 良率、X-Ray 空洞率、焊点一致性、返修率。 |
| MP 量产 | Cpk、AOI/X-Ray 缺陷趋势、FCT 不良、现场失效率。 |
特别要看：
- MOSFET 满载温升是否满足结温裕量；
- 不同 PCB 批次、不同回流炉、不同锡膏批次下，温升是否一致；
- 底部散热焊盘空洞率是否受控；
- 大电流焊点是否有少锡、虚焊、裂纹；
- MOSFET 失效是电气过应力，还是热设计/焊接问题导致。
KnownPCB 总结：不同铜面积、层数、过孔条件下 MOSFET 可耗散功率的变化，说明量产前必须把 PCB 作为热系统的一部分来验证，而不是只按 datasheet 单点参数判断。
